1．高速信号は導体線路の中を進まない
　1.1　電気信号が伝わる速度とメカニズム
　1.2　線路の特性インピーダンスを根本から理解する
　1.3　線路周囲の材質による電気信号速度変化
2．伝送路の高速信号波形(LTspice実習)
　2.1　伝送線路のリンギング発生メカニズムを理解する　
　2.2　リンギング対策
　2.3　クロストーク・ノイズ
3．高速信号を正しく伝送するためのさまざまな技術
　3.1　ギガビット・シリアル差動伝送回路（USB 3.0,PCI Expressなど）
　　　（LTspiceのアイダイアグラム表示機能活用）
　3.2　ギガビット・パラレル・シングルエンド伝送回路（メモリ回路）
4．高速信号伝送回路基板設計のポイント
　4.1　ギガビット回路パターン設計の基本
　4.2　ビアとパッドによる影響と対策
　4.3　電源内層とコンデンサ配置
　4.4　内層共振現象が起こる原因と対策
5．高速信号伝送回路の性能を評価する技術
　5.1　ギガビット波形の観測(オシロ)のテクニック
　5.2　TDRの動作をLTspiceで理解する
　5.3　ネットワーク・アナライザの動作をLTspiceで理解する
　5.4　ジッタ測定の基本とバスタブ曲線を理解する

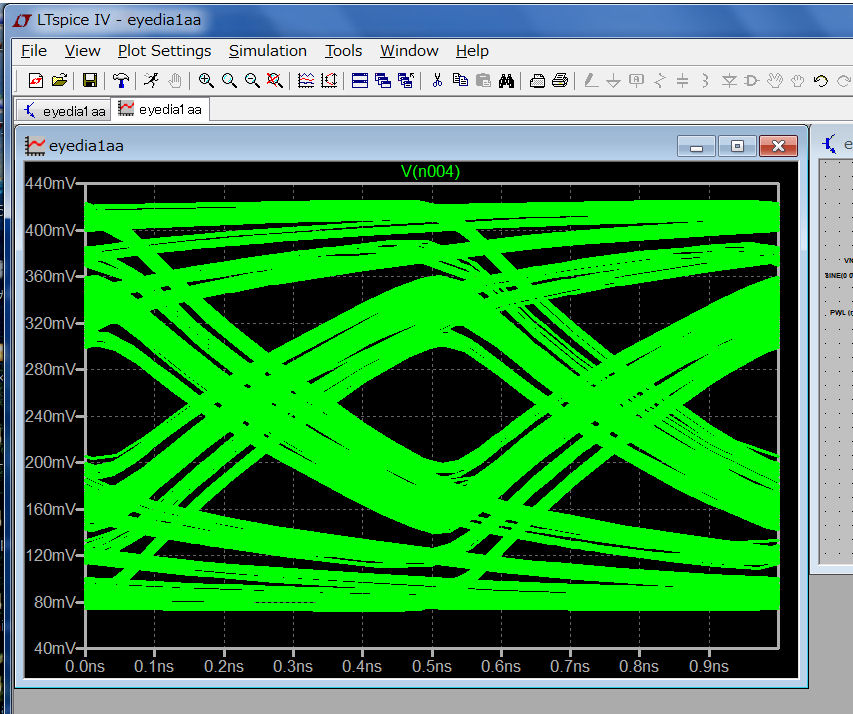

Ltspiceでプロットしたアイダイアグラム

※ パソコンやシミュレータなど，実習に使用する機材はこちらで用意します．

●対象聴講者
・これから数百Mbps以上のディジタル回路設計に取り組むディジタル回路設計者
・Gbpsクラスのディジタル伝送回路を設計しているが，設計ガイドラインなどでは不安がある方
・数百M～数Gbpsディジタル回路を評価する技術をより確実に理解・マスタしたい方
・フリーのLtspiceを伝送路の解析に活用したい方
・伝送線路解析に3次元電磁界解析ツールの活用を考えている方・ギガビットクラスのデジタル伝送回路の評価技術を深く理解したい方

●講演の目標
・高速信号波形が伝送する実際の姿をイメージできるようになる
・高速信号伝送時に起きるさまざまな問題について原因の理解と対策ができるようになる
・Ltspiceを活用して高速信号伝送のようすを把握できるようになる
・Gbpsの高速信号伝送回路の基板パターンの適切な設計・対策ができるようになる
・超高速OPアンプなどを使った任意の高速波形伝送回路の設計ができるようになる(ただしOPアンプ回路設計技術の知識が必要)
・Gbpsの波形を正しく評価する主な技術の基本が理解できるようになる

●参考文献
・志田 晟；『ディジタル・データ伝送技術入門(SP No.93)』，CQ出版社，2006年1月．
・野崎 原生，畑山 仁，永尾 裕樹 編著（志田 共著）；『USB 3.0設計のすべて』，CQ出版社，2011年10月．
・畑山 仁 編著（志田 共著）；『PCI Express設計の基礎と応用』，CQ出版社，2010年5月．
・志田 晟；連載「ディジタル信号の性質と高速伝送技術」，トランジスタ技術 2008年1月号～2009年2月号，CQ出版社．
・遠坂 俊明 編著（志田 共著）；『電子回路シミュレータSPICE実践編』，CQ出版社，2004年6月．
・渋谷道雄；『Ltspiceで学ぶ電子回路』，オーム社，2011年．
